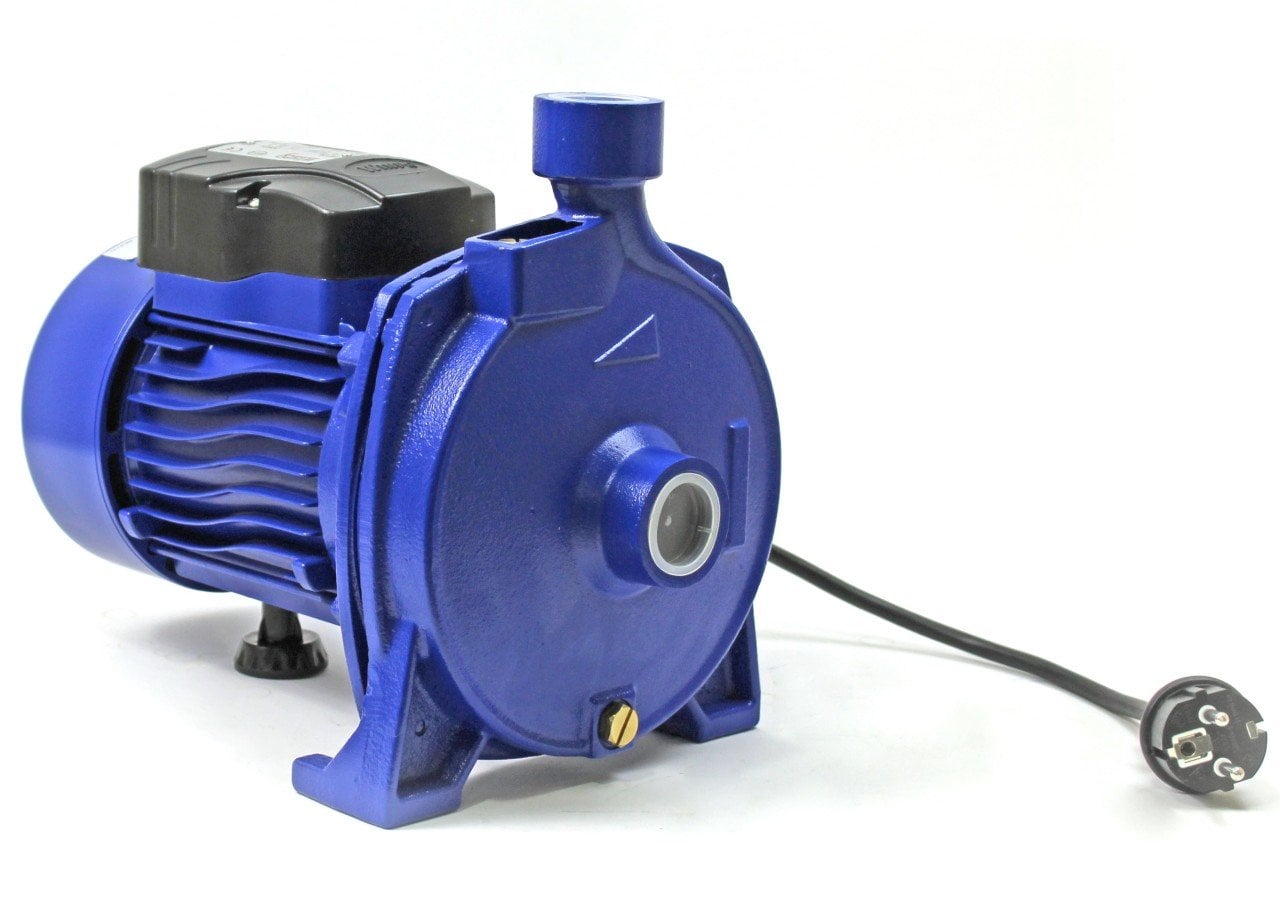

Winpo WNP 158 Tek Fanlı Santrifuj Pompa 37 mss 6,6 m³/h 220 Volt
Winpo WNP 158 Santrifüj Pompa Nedir?
Sıvı transferlerinde ve tarımsal sulama alanlarında sıklıkla kullanılan pompadır. Bu tip pompalar 6 metre derinlikten emiş yapabilir ve dikeyde 3.7 metre yatayda ise 370 metre ye kadar su basabilirler. Pompa 1 Hp motora sahiptir ve ev elektriğiyle(220 V) çalışmaktadır. 40°C’ ye kadar su uygulamalarında kullanılabilen bu pompaların girişi 1”(25mm) çıkışı 1″(25mm)dir.
Winpo WNP 158 Santrifüj Pompa Kullanım Alanları Nelerdir?
- Tarımsal (damlama ve salma) sulamada
- Hidroforlarda
- Küçük çaplı sulamalarda
- Endüstriyel makinelerde
Winpo WNP 158 Santrifüj Pompa Özellikleri
- Motor Gücü: 1 Hp
- Giriş / Çıkış: 1″(25mm)
- Emiş Derinliği: 6m
- Maksimum Basma Yüksekliği: 37m
- Dakikada Devir: 2900 d/d
Açıklama
| Saatte verdiği Ton Miktarı(m³/h) | Dikeyde Basma Mesafesi | Yatayda Basma Mesafesi |
| 0 | 37 m | 370 m |
| 0.9 | 34 m | 340 m |
| 1.8 | 32 m | 320 m |
| 2.7 | 28 m | 280 m |
| 3.6 | 25 m | 250 m |
| 4.2 | 22 m | 220 m |
| 5.4 | 15 m | 150 m |
| 6.6 | 8 m | 80 m |
| Pompa Tipi | Gücü HP |
Giriş | Çıkış | m³/h | 0 | 0.9 | 1.8 | 2.7 | 3.6 | 4.2 | 5.4 | 6.6 |
| WNP 158 | 1 | 1″ | 1″ | H (metre) |
37 | 34 | 32 | 28 | 25 | 22 | 15 | 8 |
| HP | : | 1 HP |
| kW | : | 0.75 kW |
| Voltaj | : | 220 Volt (Monofaze) |
| Max. Debi m3/h | : | 6-10 m3/h |
| Max. Yükseklik mSS | : | 31-40 mss |
| Giriş Ölçüsü | : | 1″ – 25 mm |
| Çıkış Ölçüsü | : | 1″ – 25 mm |
| Devir D/D | : | 2900 d/d |
| Emiş Derinliği | : | 6 Metre |
